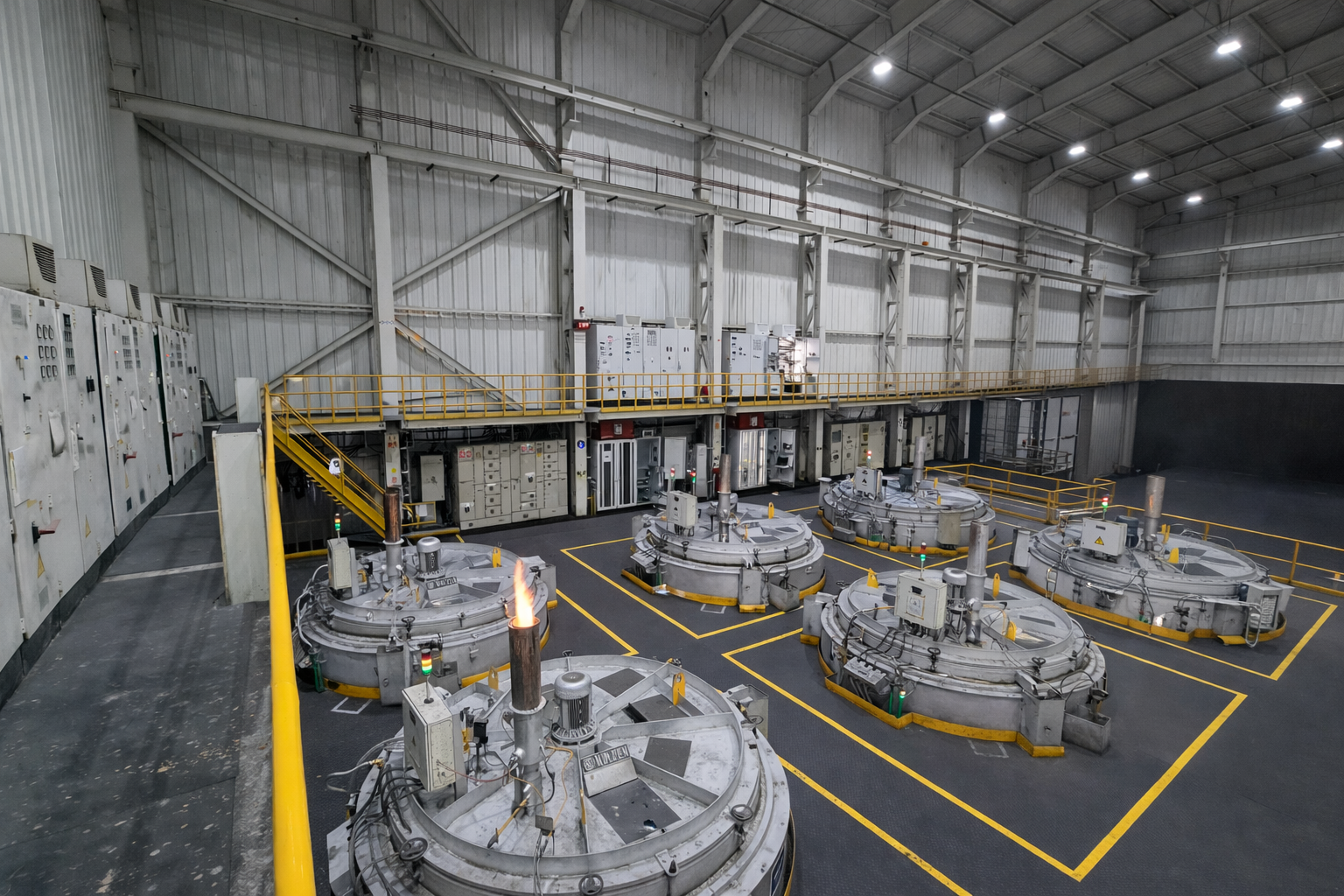

Wärmebehandlung im Großformat:
Wenn Prozessverständnis über Technik entscheidet

Es gibt Projekte, bei denen die Herausforderung nicht in einzelnen Komponenten liegt, sondern in der Dimension des Gesamtsystems. Genau solche Projekte sind es, die zeigen, was einen echten Partner in der Wärmebehandlung ausmacht.

Für einen internationalen Technologiekonzern im Bereich der Windenergie realisierte Nolzen eine großvolumige Nitrieranlage zur Wärmebehandlung hochbelasteter Getriebekomponenten. Der Einsatzort: ein Produktionsstandort in Indien. Die Aufgabe: die sichere, reproduzierbare und energieeffiziente Behandlung von Bauteilen mit extremen Abmessungen und höchsten metallurgischen Anforderungen.

Bereits zu Beginn war klar, dass dieses Projekt mehr erfordert als die Lieferung eines Ofens. Gefordert war ein tiefes Verständnis für Prozessketten, internationale Projektabwicklung und die Integration in eine bestehende Produktionsumgebung.

Der Prozess bestimmt die Lösung: Im Zentrum der Anwendung steht die Gasnitrierung von Großbauteilen wie Ringrädern und Hohlwellen. Diese Komponenten sind entscheidend für die Leistungsfähigkeit von Windenergieanlagen und unterliegen höchsten Anforderungen an Verschleißfestigkeit, Härteverlauf und Maßhaltigkeit.

Die geforderten Eigenschaften sind klar definiert: eine kontrollierte Randschichttiefe, eine begrenzte Weißschicht sowie reproduzierbare Härtewerte im Bereich von bis zu 850 HV.

Gleichzeitig muss der gesamte Prozess stabil über lange Zyklen hinweg laufen. Temperaturführung, Gaszusammensetzung und Strömungsverhältnisse im Ofenraum greifen dabei ineinander und bestimmen maßgeblich das Ergebnis.

Für Nolzen beginnt die Lösung genau hier – beim Prozess. Erst wenn klar ist, wie sich Bauteil, Atmosphäre und Temperatur gegenseitig beeinflussen, lässt sich die passende Anlagentechnik entwickeln.

Dimensionen, die neue Lösungen erfordern

Die Anlage wurde als Schacht-Nitrierofen mit beeindruckenden Abmessungen konzipiert. Ein nutzbarer Innenraum mit bis zu drei Metern Durchmesser und sechs Metern Tiefe ermöglicht die Behandlung großvolumiger Bauteile mit einem Chargengewicht von bis zu 40 Tonnen.

Solche Dimensionen verändern alles. Wärmeverteilung, Gasführung und mechanische Belastungen lassen sich nicht einfach aus kleineren Anlagen skalieren. Sie müssen neu gedacht werden.

Die Ofenkonstruktion basiert daher auf mehreren unabhängig geregelten Heizzonen, die eine gleichmäßige Temperaturverteilung sicherstellen. Ergänzt wird dies durch eine gezielte Gaszirkulation innerhalb der Retorte, die dafür sorgt, dass sowohl Temperatur als auch Prozessgas homogen an jedes Bauteil gelangen.

Gerade bei großen Chargen ist diese Gleichmäßigkeit entscheidend. Denn Abweichungen im Prozess führen direkt zu Abweichungen im Bauteil – und damit zu Qualitätsrisiken, die sich später kaum noch korrigieren lassen.

Auch die Anforderungen an Verfügbarkeit und Betriebssicherheit waren klar definiert. Die Anlage ist auf eine technische Verfügbarkeit von über 97 Prozent ausgelegt und muss auch im Störfall schnell wieder in einen stabilen Prozesszustand überführt werden können.

Für Nolzen bedeutet das: Verantwortung endet nicht mit der Inbetriebnahme. Sie beginnt dort erst richtig.

Prozessstabilität durch Systemverständnis: Die eigentliche Stärke der Anlage liegt nicht nur in ihrer Größe, sondern in der Art, wie alle Systeme zusammenarbeiten. Temperaturregelung, Gasführung, Hydraulik und Steuerung greifen ineinander und bilden ein stabiles Gesamtsystem.

Die Gasatmosphäre wird gezielt gesteuert und innerhalb der Retorte gleichmäßig verteilt. Stickstoff und Ammoniak werden exakt dosiert und durch eine kontrollierte Zirkulation an die Bauteile geführt. Gleichzeitig sorgt eine kontinuierliche Überwachung dafür, dass die Prozessbedingungen über den gesamten Zyklus hinweg konstant bleiben.

Selbst mechanische Effekte wie die thermische Ausdehnung der Retorte werden aktiv berücksichtigt und durch ein hydraulisches System ausgeglichen. So wird verhindert, dass Spannungen entstehen, die die Prozessstabilität oder die Lebensdauer der Anlage beeinträchtigen.

Dieses Zusammenspiel zeigt, worauf es in der modernen Wärmebehandlung ankommt: nicht auf Einzelkomponenten, sondern auf ein durchdachtes Gesamtsystem.

Internationale Projekte brauchen einen Partner, keinen Lieferanten

Die Umsetzung eines solchen Projekts geht weit über klassische Anlagenlieferung hinaus. Neben Konstruktion und Fertigung umfasst der Leistungsumfang auch Transport, Installation, Inbetriebnahme und die enge Abstimmung mit lokalen Teams.

Die Lieferung der Anlage erfolgt beispielsweise bis zum Hafen in Indien und wird dort in die weitere Logistik überführt.

Doch entscheidend ist nicht der Transportweg. Entscheidend ist, dass am Ende ein funktionierender Prozess steht.

Genau hier positioniert sich Nolzen. Wir begleiten Projekte ganzheitlich – von der ersten technischen Auslegung über die Integration in bestehende Produktionsstrukturen bis hin zur stabilen Serienfertigung. Wir denken nicht in Schnittstellen, sondern in Lösungen.
