Wärmebehandlungsanlage nach Maß: Vergüten mit maximaler Prozesssicherheit und integrierter Ofentechnik
Moderne Wärmebehandlungsanlagen sind heute weit mehr als einzelne Industrieöfen. Sie sind integraler Bestandteil komplexer Produktionsprozesse und müssen höchste Anforderungen an Prozesssicherheit, Automatisierung und reproduzierbare Ergebnisse erfüllen. Genau hier setzt Nolzen an – mit maßgeschneiderten Lösungen, die Ofentechnik, Materialfluss und Steuerung zu einem durchgängigen Gesamtsystem verbinden.
In einem dieser Projekte wurde eine vollautomatisierte Wärmebehandlungsanlage für das Vergüten von sicherheitsrelevanten Bauteilen realisiert. Ziel war es, eine Anlage zu entwickeln, die nicht nur thermische Prozesse beherrscht, sondern sich nahtlos in bestehende Produktionsumgebungen integriert und dauerhaft stabile Ergebnisse liefert.
Bereits beim Einschleusen der Bauteile wird der Anspruch an eine moderne Wärmebehandlung deutlich. Die Achsträger werden über fahrerlose Transportsysteme in die Anlage eingebracht und über eine definierte Schleuse in den Prozess überführt. Ein Roboter übernimmt anschließend die exakte Positionierung auf speziell entwickelten Chargiergestellen. Diese präzise Automatisierung reduziert manuelle Eingriffe und sorgt für eine gleichbleibend hohe Prozessqualität – eine zentrale Voraussetzung für reproduzierbare Ergebnisse in der industriellen Wärmebehandlung.

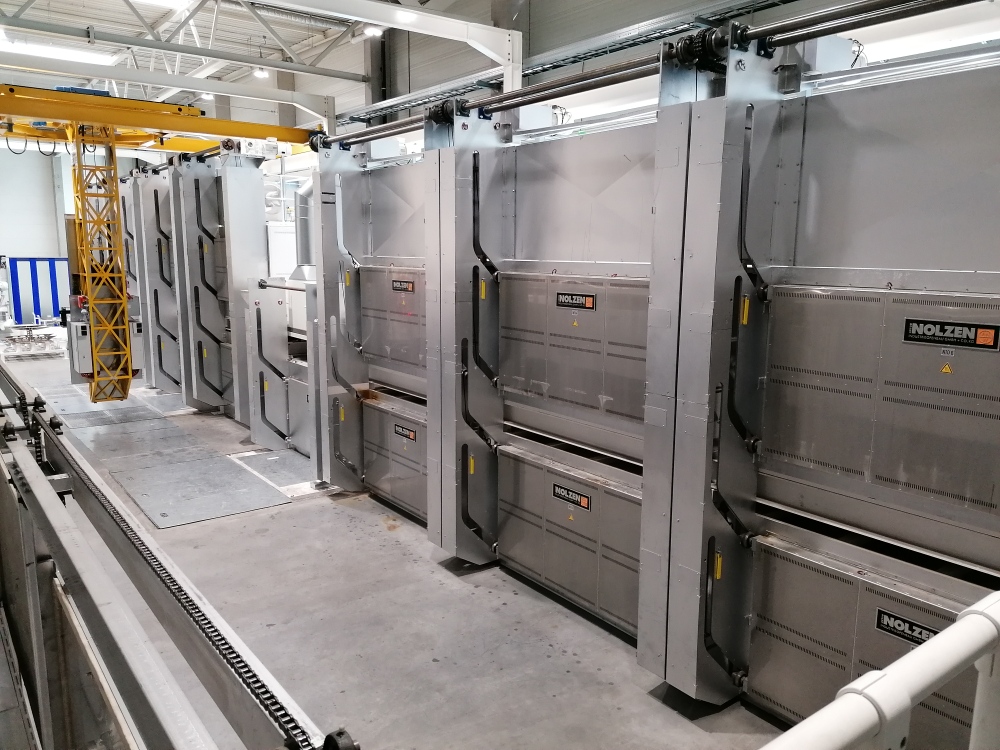

Das Herzstück der Anlage bilden sechs gasbeheizte Kammeröfen, die für das Austenitisieren der Bauteile ausgelegt sind. In diesen Industrieöfen erfolgt das Härten bei Temperaturen zwischen 800 und 900 °C.
Die Ofentechnik ist so konzipiert, dass auch bei hohen Chargengewichten von bis zu 1.500 kg eine gleichmäßige Temperaturverteilung im gesamten Nutzraum gewährleistet wird.
Durch exakt definierte Aufheiz-, Durchwärm- und Haltezeitenentsteht ein stabiler thermischer Prozess, der die Grundlage für gleichbleibende Bauteileigenschaften bildet. Die Kombination aus leistungsfähiger Brennertechnik, optimierter Luftführung und intelligenter Regelung sorgt dabei für eine hohe Energieeffizienz und maximale Prozessstabilität.
Ein besonders kritischer Schritt innerhalb jeder Wärmebehandlungsanlage ist das Abschrecken. Die Überführung der Chargen vom Härteofen in das Abschreckbecken erfolgt innerhalb exakt definierter Zeitfenster, da bereits minimale Abweichungen die Materialeigenschaften beeinflussen können. Je nach Anforderung werden die Bauteile in Öl oder Polymer abgeschreckt.
Die eingesetzten Abschrecksysteme sind auf konstante und kontrollierte Prozessbedingungen ausgelegt. Das Medium wird kontinuierlich umgewälzt und temperaturgeführt. Die Ausgangstemperatur reicht beim Polymer von 25 °C bis max. 55 °C und beim Öl von 40°C bis max. 80°C. Gleichzeitig wird sichergestellt, dass der Temperaturanstieg während des Abschreckens auf maximal 5 Kelvin begrenzt bleibt – eine wesentliche Voraussetzung für reproduzierbare Ergebnisse.
Durch die gezielte Auslegung der Strömungssysteme wird eine homogene Anströmung der Bauteile erreicht. Leistungsstarke Pumpen mit variabler Regelung ermöglichen eine präzise Anpassung der Umwälzleistung und tragen entscheidend zur Qualität und Verzugsminimierung bei.
Nach dem Abschrecken werden die Bauteile gereinigt und anschließend in elektrisch beheizte Anlassöfen überführt. Dieser Prozessschritt ist entscheidend für die Einstellung der finalen mechanischen Eigenschaften. Die Anlassöfen arbeiten im Temperaturbereich von 450 bis 650 °C und gewährleisten eine Temperaturgleichmäßigkeit von ±5 °C.
Definierte Prozesszeiten von mehreren Stunden stellen sicher, dass die Bauteile gleichmäßig durchwärmt werden und die gewünschten Gefügezustände entstehen.
Den Abschluss bildet die kontrollierte Abkühlung in separaten Kühlbereichen, in denen die Bauteile gezielt auf unter 100 °C heruntergeführt werden. Auch dieser Schritt ist integraler Bestandteil der Wärmebehandlung und trägt maßgeblich zur Gesamtqualität bei.
Die gesamte Anlage ist als durchgängige, automatisierte Fertigungslinie ausgelegt. Eine zentrale Krananlage übernimmt den innerbetrieblichen Transport der Chargen und sorgt dafür, dass jeder Prozessschritt exakt eingehalten wird. Dadurch lassen sich hohe Durchsätze im Bereich mehrerer Tonnen pro Stunde realisieren – bei gleichzeitig maximaler Prozesssicherheit.
Was diese Lösung auszeichnet, ist das konsequente Zusammenspiel aller Komponenten. Die Ofentechnik wird nicht isoliert betrachtet, sondern als Teil eines ganzheitlichen Anlagenkonzepts. Genau das ist der Anspruch von Nolzen: Wir entwickeln Wärmebehandlungsanlagen nach Maß, die exakt auf die Anforderungen unserer Kunden abgestimmt sind – von einzelnen Industrieöfen bis hin zu vollautomatisierten Linien.
Mit über 100 Jahren Erfahrung im Industrieofenbau verbinden wir technische Präzision, zuverlässige Prozesse und intelligente Automatisierung zu Lösungen, die langfristig überzeugen.
Denn am Ende geht es nicht nur um Wärmebehandlung.
Es geht um Effizienz, Qualität und einen Partner, der Ihre Prozesse versteht.
